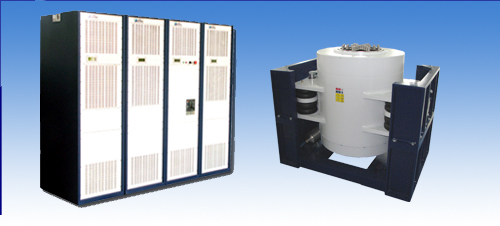

Hシリーズ振動試験機は加振力 10,000ｋｇｆ〜18,000ｋｇｆ のシステムです。
特徴
人工衛星等の宇宙システム、航空宇宙システム、軍事システム等の大型ペイロードを試験するための高加振力振動試験機です。なお、オプションとして危険物や火工製品の試験要求を満足できることも可能です。
| Shaker Unit | H1048A | H1048A | H1859A | H1859A |
| Sine Force | 10000 kgf | 12000 kgf | 16000 kgf | 18000 kgf |
| Random Force | 10000 kgf | 12000 kgf | 16000 kgf | 18000 kgf |
| Shock Force (6 ms,1/2 sine) | 20000 kgf | 24000 kgf | 32000 kgf | 36000 kgf |
| Usable Frequency Range | DC~2500 Hz | DC~2500 Hz | DC~2200 Hz | DC~2200 Hz |
| Continuous Displacement | 62.5 mm | 62.5 mm | 51 mm | 51 mm |
| Max. Velocity | 2 m/s | 2 m/s | 2 m/s | 2 m/s |
| Max. Acceleration(Sine) | 981 m/s2 | 981 m/s2 | 981 m/s2 | 981 m/s2 |
| Max. Static Payload | 1000 kg | 1000 kg | 1300 kg | 1300 kg |
| Armature Diameter | 480 mm | 480 mm | 590 mm | 590 mm |
